Un’importante azienda del settore elettronico, attiva nella produzione di schede elettroniche e sistemi integrati “chiavi in mano”, si è rivolta a Ellepack con l’esigenza di sviluppare una soluzione di imballaggio per il trasporto e la movimentazione in linee robotiche di PCB assemblati (PCBA).
Gli obiettivi del cliente
Il progetto prevedeva la realizzazione di un vassoio termoformato ad alte prestazioni, adatto ad essere inserito in un frame di posaggio e perfettamente integrabile in un sistema robotizzato. Le richieste erano molteplici e piuttosto sfidanti:
- Il vassoio doveva alloggiare i PCBA di forma circolare con orientamento preciso, evitando qualsiasi movimento rotatorio che avrebbe potuto danneggiare la scheda;
- Le schede elettroniche non dovevano mai entrare in contatto con la superficie del vassoio, anche durante il trasporto.
- Sul lato inferiore era richiesto un sistema di “bloccaggio intelligente”, pensato per mantenere in posizione il PCBA sottostante in fase di impilaggio.
- Le sedi del vassoio dovevano essere disegnate in modo funzionale all’inserimento nei processi di movimentazione robotica.
La nostra soluzione

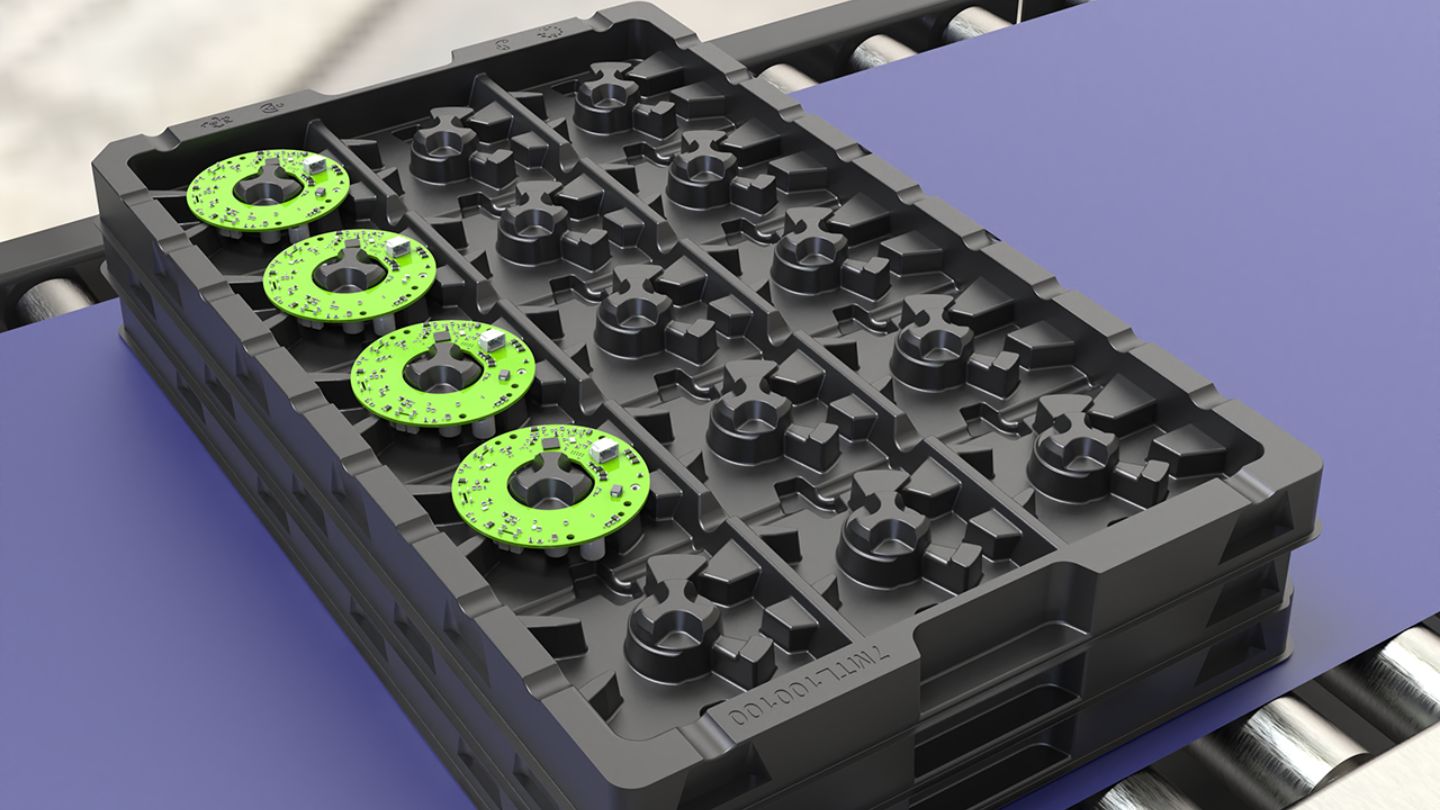

Dopo un’attenta fase di ascolto e analisi tecnica congiunta, il team Ellepack ha progettato un vassoio ESD personalizzato, in grado di soddisfare tutte le specifiche richieste di protezione e movimentazione delle schede elettroniche:
- La geometria interna del vassoio è stata studiata per garantire il bloccaggio preciso dei PCBA attraverso un sistema di orientamento vincolato
- La superficie interna è stata disegnata per evitare qualsiasi contatto diretto con i componenti, assicurando la protezione meccanica durante le fasi logistiche.
- Il design delle sedi, frutto di un’attenta co-progettazione con il cliente, consente un inserimento univoco nel posaggio e zero gioco dimensionale, per una perfetta compatibilità con i processi automatici
Conclusioni
I benefici ottenuti dalla soluzione hanno consegnato una soluzione affidabile, su misura e compatibile con i processi robotici e precisamente:
- Maggiore protezione dei componenti elettronici durante il trasporto e lo stoccaggio
- Efficienza operativa, grazie alla perfetta compatibilità con i sistemi di posaggio automatico
- Riduzione degli scarti e dei fermi macchina, eliminando errori di orientamento o inserimento.
